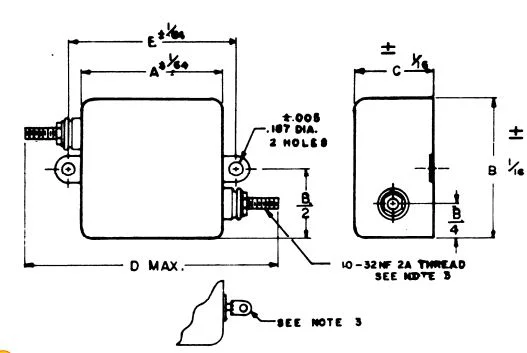

| DESIGNATION MIL·F·15733/4 | DMC PART NO. | RATED CURRENT (AMPS) | INSERTION LOSS SYMBOL | DIMENSIONS | ||||
|
A |
B |
C |
D |
E |
||||
| FL53DD1EA1 | DMC-FC-279 | 1 | D | 1.750 | 1.250 | .875 | 3.406 | 2.125 |
| FL53ED1EA1 | DMC-FC-279-1 | 3 | D | 2.000 | 2.000 | .875 | 3.594 | 2.375 |
| FL53FD1EA1 | DMC-FC-279-2 | 5 | D | 2.000 | 2.000 | 1.125 | 3.594 | 2.375 |
| FL53GD3KA1 | DMC-FC-279-3 | 10 | D | 2.000 | 2.000 | 1.500 | 3.594 | 2.375 |
| FL53HB3KA1 | DMC-FC-279-4 | 15 | B | 2.500 | 2.000 | 1.500 | 4.094 | 2.938 |
| FL53HD3KP1 | DMC-FC-279-5 | 15 | D | 2.500 | 2.000 | 1.750 | 4.094 | 2.938 |
| FL53LB3KA1 | DMC-FC-279-6 | 30 | B | 2.500 | 2.000 | 2.125 | 4.094 | 2.938 |
| FL53LD3KA1 | DMC-FC-279-7 | 30 | D | 3.250 | 2.250 | 2.125 | 4.969 | 3.875 |
| FL53NB3KA1 | DMC-FC-279-8 | 55 | B | 3.188 | 2.250 | 2.125 | 4.906 | 3.812 |
| FL53ND3KA1 | DMC-FC-279-9 | 55 | D | 3.312 | 2.250 | 2.125 | 5.031 | 3.938 |
| Frequency (MHz) | 0.15 | 0.3 | 0.6 | 1 | 10 | 20 | 40 | 100 | 500 | 1000 | |
| Insertion Loss for symbol (dB) | B
D |
40
50 |
50
60 |
60
60 |
60
60 |
60
60 |
60
60 |
60
60 |
60
60 |
60
60 |
60
60 |
Full load insertion loss measurement shall be made from 0.15MHz to 20MHz
Above 20MHz insertion loss measurement shall be made under no-load per MIL-STD-220A

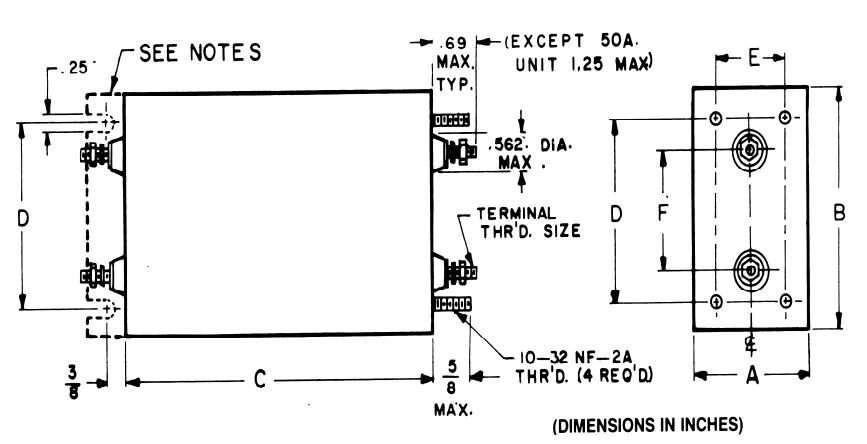

Dual Circuit QPL to MIL-F-15733/75
- Voltage Rating: 115VAC, 400VDC, 0- 400Hz
- Maximum Voltage Drop: 1% of rated volt- age
- Dielectric Test: 2.5X rated voltage
- Operating Temperature: -55°C to +85°C
- Braket supplied with units over 6 inches long
| MIL-F-15733I7S DASH NO | DMC PART NO | CURRENT RATING (AMPS) | ± .03
A |
± .03
B |
± .03
C |
± .02
D |
± .015
E |
± .03
F |
TERMINAL THREAD SIZE | INSERTION LOSS GRAPH |
| ·0001 | DMC-FC·1220·1 | 2 x 3 | 113 | 2.25 | 3.58 | 1.750 | .625 | 75 | 8·32UNC·2A | B |
| · 0002 | DMC-FC-1220·2 | 2 x 3 | 1.50 | 3.00 | 494 | 2.500 | 1000 | 1.50 | 8·32UNC·2A | A |
| ·0003 | DMC-FC·1220·3 | 2 x 5 | 1.25 | 2.50 | 4.71 | 2.000 | 750 | 1.25 | 8·32UNC·2A | B |
| · 0004 | DMC-FC·1220·4 | 2 x 5 | 150 | 3.00 | 5.57 | 2.500 | 1.000 | 1.50 | 8·32UNC·2A | A |
| ·0005 | DMC-FC·1220·5 | 2 x 10 | 1.50 | 300 | 537 | 2.500 | 1.000 | 1.50 | 8·32UNC-2A | B |
| ·0006 | DMC-FC·1220·6 | 2 x 10 | 2.25 | 4.50 | 6.44 | 4.000 | 1.125 | 2.25 | 8·32UNC·2A | A |
| · 0007 | DMC-FC·1220·1 | 2 x 20 | 175 | 3.50 | 6.19 | 3000 | 1250 | 175 | 8·32UNC·2A | B |
| · 0008 | DMC-FC·1220·8 | 2 x 30 | 225 | 4.50 | 608 | 4.000 | 17,,0 | 2.25 | 10·32UNC·2A | B |
| ·0009 | DMC-FC·1220·9 | 2 x 50 | 2.25 | 450 | . 6.94 | 4.000 | 1750 | 2.25 | 1/4·20UNC·2A | B |

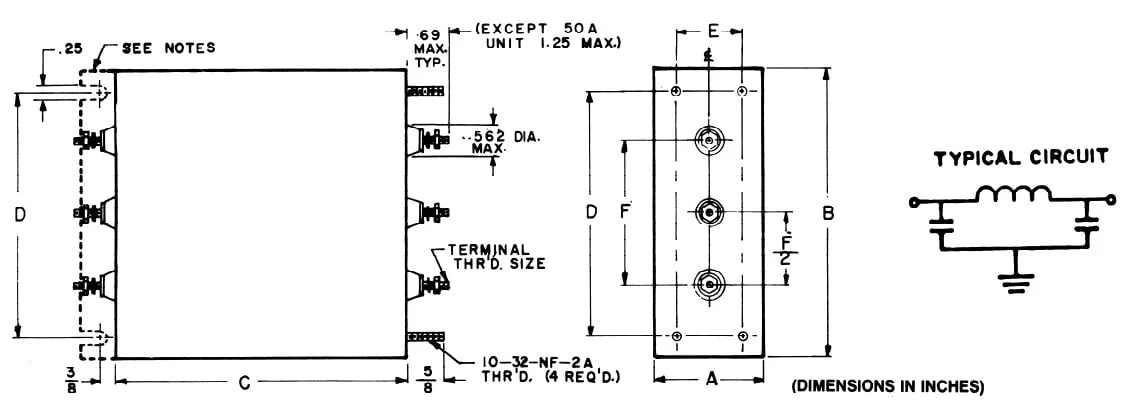

Triple Circuit QPL to MIL-F-15733/75
- Voltage Rating: 115VAC, 400VDC, 0- 400Hz
- Maximum Voltage Drop: 1% of rated volt- age
- Dielectric Test: 2.5X rated voltage
- Operating Temperature: -55°C to +85°C
- Braket supplied with units over 6 inches long
| MIL-F-15733175 DASH NO. | DMC
PART NO. |
CURRENT RATING (AMPS) | ± .O3
A |
± .O3
B |
± .O3
C |
± .O2
D |
± .O15
E |
± .O3
F |
TERMINAL THREAD SIZE | INSERTION LOSS GRAPH |
| ·0010 | DMC- FC-1220-10 | 3 x 3 | 1.13 | 3.38 | 3.58 | 2.875 | .625 | 2.00 | 8-32UNC-2A | B |
| -0011 | DMC-FC-1220-11 | 3 x 3 | 1.50 | 4.50 | 4.94 | 4.000 | 1.000 | 300 | 8-32UNC-2.A. | A |
| -0012 | DMC-FC-1220-12 | 3 x 5 | 1.25 | 3.75 | 4.71 | 3.250 | .750 | 2.50 | 8-32UNC-2A | B |
| -0013 | DMC-FC-1220-13 | 3 x 5 | 1.50 | 4.50 | 5.57 | 4.000 | 1.000 | 300 | 8-32UNC-2A | A |
| -0014 | DMC-FC-1220-14 | 3 x 10 | 1.50 | 4.50 | 5.37 | 4.000 | 1.000 | 3.00 | 8-32UNC-2A | B |
| -0015 | DMC-FC-1220-15 | 3 x 10 | 2.25 | 6.57 | 6.44 | 6.250 | 1.750 | 4.50 | 8-32UNC-2A | A |
| -0016 | DMC-FC-1220-16 | 3 x 20 | 1.75 | 5.25 | 6.19 | 4.750 | 1.250 | 3.50 | 8-32UNC-2A | B |
| -0017 | DMC-FC-1220-17 | 3 x 30 | 2.25 | 6.75 | 6.08 | 6.250 | 1.750 | 4.50 | 10-32UNC-2A | B |
| -0018 | DMC-FC-1220-18 | 3 x 50 | 2.25 | 6.75 | 6.94 | 6.250 | 1.750 | 4.50 | Y4-2{JUNC-2A | B |
